Prenosni tablični osciloskop FNIRSI 1013D 7"

Prenosni tablični osciloskop FNIRSI 1013D 7"

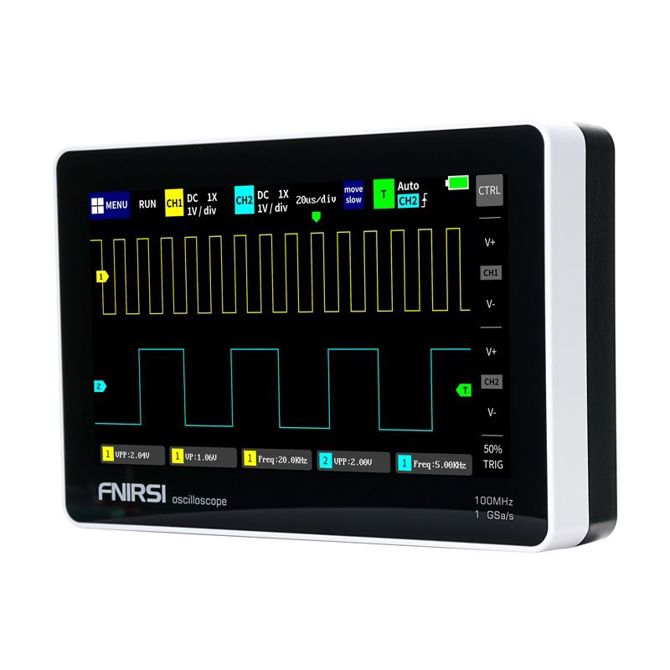

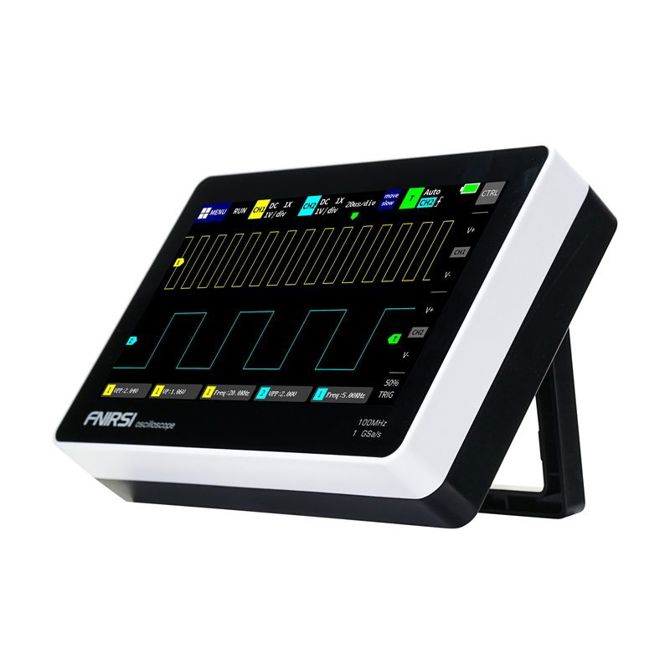

Prenosni osciloskop FNIRSI 1013D s 7-palčnim zaslonom na dotik, dvema merilnima kanaloma, pasovno širino 100 MHz in frekvenco vzorčenja 1 GSA/s omogoča natančno analizo signalov v servisu, delavnici in pri načrtovanju elektronskih naprav. Naprava je opremljena z lahko berljivim TFT zaslonom ločljivosti 800 x 480, samodejnim prilagajanjem signala z enim gumbom in funkcijo snemanja valovnih oblik, kar omogoča priročne in hitre meritve kjer koli. Podpora za analogno in digitalno analizo signalov ga naredi primernega za servisiranje opreme in domače projekte. Vgrajena litijeva baterija s kapaciteto 6000 mAh omogoča napravi delovanje približno 4 ure.

Jasen zaslon na dotik

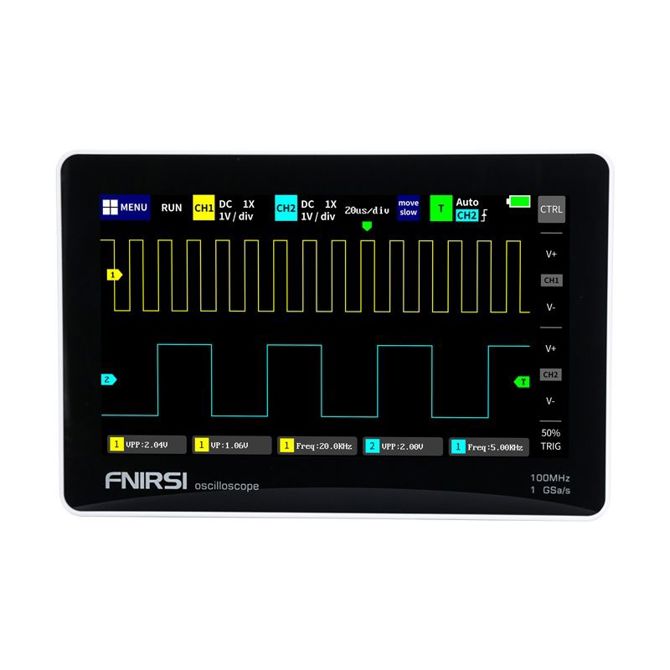

FNIRSI 1013D ima 7-palčni TFT LCD zaslon z ločljivostjo 800x480, ki zagotavlja visoko svetlost, kontrast in natančno reprodukcijo valovnih oblik. Upravljanje zaslona na dotik omogoča hitro povečevanje, premikanje in spreminjanje merilnih parametrov, kar pospeši delo brez potrebe po fizičnih gumbih. Zaslon je izdelan s kapacitivno tehnologijo, znano iz sodobnih pametnih telefonov, ki zagotavlja nemoteno delovanje in brez zamud pri spreminjanju nastavitev. Funkcija merjenja s kurzorjem omogoča natančno odčitavanje amplitude, periode in frekvence signala brez potrebe po pretvorbi enot iz mreže zaslona, kar je še posebej uporabno pri popačenih signalih ali pravokotnih valovnih oblikah s šumom.

Dva merilna kanala

Naprava je opremljena z dvema merilnima kanaloma z vhodno impedanco 1 MΩ, ki omogočata hkratno analizo dveh signalov, kar olajša primerjavo vhodnih in izhodnih podatkov ojačevalnih vezij, pretvornikov ali analizo PWM signalov. Zaradi tega je področje uporabe veliko širše kot pri enokanalnih modelih. V načinu XY lahko izvajate tudi analizo Lissajousovega vzorca, ki omogoča določanje frekvence, amplitude in faznega premika med dvema skupinama signalov.

Samodejna prilagoditev signala

Funkcija samodejne nastavitve z enim gumbom omogoča takojšnjo prilagoditev parametrov merjenja signala brez ročnega umerjanja. Posledično lahko FNIRSI 1013D prilagodi nastavitve za signal 1 Vpp v 1 sekundi, kar prihrani čas in poveča delovno učinkovitost. Vgrajeni algoritem mehke logike zagotavlja visoko natančnost in samodejno postavi signal na sredino zaslona, kar močno olajša analizo.

Zaščita pred poškodbami

Osciloskop uporablja vgrajene module za prenapetostno zaščito do 400 V, ki preprečujejo nenamerno poškodbo naprave pri merjenju visokonapetostnih signalov, tudi če sonda ni nastavljena na način 10X. To omogoča varno testiranje močnostnih in visokonapetostnih vezij.

Shranjevanje in izvoz podatkov

FNIRSI 1013D ponuja notranji pomnilnik velikosti 1 GB, ki omogoča shranjevanje do 1000 slik in 1000 nizov valovnih oblik. To vam omogoča hitro shranjevanje rezultatov meritev z enim dotikom in njihov izvoz prek USB-ja v računalnik za nadaljnjo analizo. Funkcija upravljanja valovnih oblik omogoča ogled sličic shranjenih valovnih oblik, njihovo povečavo, brisanje in analizo s kurzorjem neposredno na napravi – podobno kot v galeriji pametnih telefonov, kar še poveča udobje upravljanja podatkov.

Napredne funkcije sprožilca

Osciloskop ponuja celoten nabor načinov proženja – samodejni, enojni in normalni. Ta razporeditev vam omogoča testiranje nenadnih impulznih signalov vžiga, signalov IR daljinskega upravljalnika ali sinusnih signalov, odvisno od izbranega načina, zaradi česar je naprava vsestransko diagnostično orodje. Nastavite lahko tudi rob proženja (naraščajoči/padajoči) in kanal proženja, kar vam omogoča natančno zajemanje zanimivih fragmentov signala.

Vključeno:

• Prenosni osciloskop z zaslonom na dotik FNIRSI 1013D
• Sonda (100 MHz) x2
• USB polnilnik
• Uporabniški priročnik

Garancija: 24 mesecev

Besedilo je strojno prevedeno.

Proizvajalec ali pooblaščeni odgovorni zastopnik proizvajalca:
ALTWAY(PL) Sp.z o.o. aleja Grunwaldzka 212 80-266 Gdańsk PL
