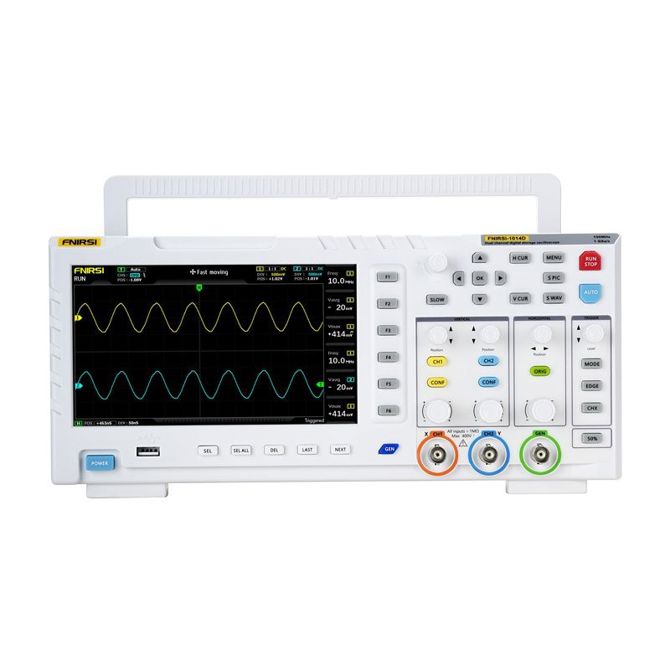

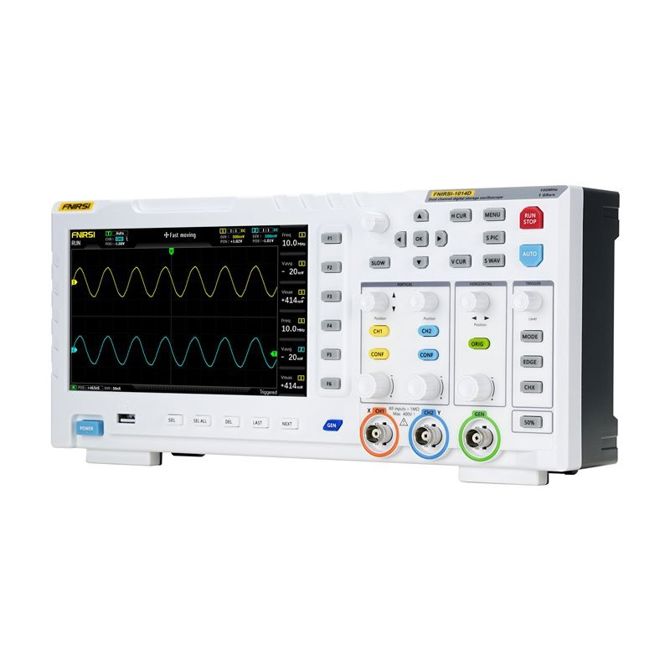

FNIRSI 1014D 2-v-1 generator signalov osciloskopa

FNIRSI 1014D 2-v-1 generator signalov osciloskopa

FNIRSI 1014D je kompakten digitalni osciloskop, zasnovan za servis elektronike, raziskovalne in razvojne oddelke, tehnično izobraževanje in hobiste. Omogoča sočasno analizo in generiranje signalov, kar znatno poveča obseg uporabe pri diagnosticiranju vezij, testiranju prototipov ali učenju dela z valovnimi oblikami. Naprava ima dva vhodna kanala z impedanco 1 MΩ in podpira pasovno širino 100 MHz pri vzorčenju 1 GSA/s. 7-palčni LCD-zaslon z ločljivostjo 800 × 480 slikovnih pik olajša upravljanje. Možni so samodejna analiza, FFT, način XY in snemanje kurzorja. Na voljo je tudi 1 GB notranjega pomnilnika z možnostjo shranjevanja do 1000 valovnih oblik in 1000 posnetkov zaslona, podatke pa je mogoče enostavno izvoziti v računalnik prek USB-ja.

Hitra analiza signalov

Visoka frekvenca vzorčenja 1 GSA/s in pasovna širina 100 MHz omogočata podrobno analizo analognih in digitalnih signalov. To napravi omogoča, da zajame tudi kratkotrajne anomalije v valovni obliki. Načini sprožitve vključujejo samodejni, enojni in normalni, kar napravi omogoča zajemanje tako interferenčnih impulzov kot običajnih analognih signalov, kot so sinusoidi.

Vgrajen generator DDS

Integrirani generator signalov DDS podpira 14 standardnih valovnih oblik (vključno s sinusnim, pravokotnim, žagastim in trikotnim) z natančno nastavitvijo frekvence v korakih po 1 Hz. Uporabljena rešitev omogoča generiranje signalov z natančnimi parametri za testiranje in simulacijo. Izhodno frekvenčno območje doseže do 10 MHz (za sinusni val), kar omogoča testiranje širokega nabora elektronskih in signalnih vezij.

Funkcija zajemanja valovnih oblik

Funkcija »zajem izhoda« vam omogoča shranjevanje dela ali celotnega dejanskega valovnega signala iz osciloskopa kot izhodnega signala generatorja. Možnost shranjevanja do 1000 prilagojenih signalov povečuje prilagodljivost pri testiranju in analizi. Ta rešitev loči FNIRSI 1014D od klasičnih poljubnih generatorjev, ki se zanašajo izključno na ročno prilagajanje signala.

Zaščita pred prenapetostjo

Vgrajen modul za visokonapetostno zaščito omogoča napravi varno merjenje signalov do 400 V (z sondo x10), kar zmanjšuje tveganje poškodb naprave med meritvami v sistemih, ki se napajajo iz omrežja. Zaščitna funkcija deluje samodejno, zato nenamerna uporaba sonde brez preklopa na x10 ne predstavlja tveganja za poškodbe opreme.

Zaslon z visoko berljivostjo

7-palčni barvni TFT zaslon z ločljivostjo 800 x 480 slikovnih pik zagotavlja jasen prikaz valovnih oblik. Samodejni način in intuitiven vmesnik omogočata hiter prikaz signala brez ročnega prilagajanja. Zahvaljujoč inteligentnemu algoritmu zaznavanja naprava samodejno prilagodi nivo proženja tudi za valovne oblike z več nakloni ali tako imenovano mrtvo cono. Takšna rešitev prihrani čas in prepreči napake pri interpretaciji. Osciloskop lahko v svojem 1 GB notranjem pomnilniku shrani do 1000 posnetkov zaslona in 1000 valovnih oblik. Podatke si je mogoče ogledati kot sličice, kar omogoča hiter ogled in izbiro. Vmesnik uporabnikom omogoča povečevanje, brisanje in izvažanje zapisov, ne da bi morali zapustiti način pregleda.

Funkcije analize signalov

Vgrajena funkcija FFT in način prikaza valovnih oblik XY omogočata analizo harmonikov ter primerjavo amplitud in faznih premikov dveh signalov. To sta uporabna orodja pri diagnosticiranju elektronskih vezij. Poleg tega način ročnega merjenja s kurzorjem omogoča odčitavanje najvišje vrednosti in frekvence brez potrebe po ponovnem izračunu lestvice, kar poveča natančnost analize tudi pri popačenih valovnih oblikah. Naprava uporablja poseben algoritem za dekodiranje signala številčnice, s čimer odpravlja težavo napačnih odčitkov, ki jih povzroča oksidacija ali obraba mehanizma. Tudi če je dajalnik poškodovan, osciloskop deluje pravilno.

Vključeno:

• Osciloskop FNIRSI 1014D 2 v 1
• 100 MHz sonda x2
• USB polnilnik
• Uporabniški priročnik

Garancija: 24 mesecev

Besedilo je strojno prevedeno.

Pogled uporabnika

FNIRSI 1014D 2-v-1 generator signalov osciloskopa najpogosteje uporabljajo domači navdušenci nad elektroniko, študenti tehničnih smeri in uporabniki, ki pri hobiju ali delu potrebujejo kompaktno orodje za diagnostiko signalov. Zaradi svoje združene funkcionalnosti omogoča osnovno testiranje in analizo brez potrebe po ločenih napravah, kar je praktično predvsem v okoljih z omejenim prostorom ali pri začetniških projektih.

Izdelek je zaradi svoje priročne velikosti in preprostega upravljanja primeren tudi za uporabnike, ki s področjem osciloskopov še nimajo veliko izkušenj, a si želijo več samostojnosti pri ugotavljanju napak v elektronskih vezjih. Dobrodošla je tudi možnost, da v primeru dodatnih potreb najdete sorodne izdelke znotraj ponudbe znamke Fnirsi, ki je znana po preprostih in dostopnih diagnostičnih rešitvah.

Zakaj kupiti na Enaa

Pri Enaa boste našli nabor kakovostno izbranih osciloskopov in orodij, ki so redno dopolnjeni z najnovejšimi modeli za različne uporabnike. Naša ekipa skrbi za zanesljive informacije in omogoča jasno primerjavo med izdelki, zato lahko z več zaupanja izberete točno to, kar potrebujete za svojo delavnico ali hobi.

Odgovori na pogosta vprašanja

Za katere naloge je FNIRSI 1014D najprimernejši?

Ta model je namenjen osnovni diagnostiki elektronskih vezij, preizkušanju signalov in enostavnemu ustvarjanju testnih signalov v izobraževalne, hobi ali manj zahtevne profesionalne namene.

Ali je osciloskop primeren za popolne začetnike?

Da, zaradi preprostega uporabniškega vmesnika in preglednega prikaza je primeren tudi za tiste, ki z uporabo osciloskopov šele začenjajo.

Kakšne signale lahko merim s tem modelom?

S tem modelom lahko merite in ustvarjate različne oblike nizkofrekvenčnih signalov, kar je uporabno pri testiranju elektronskih naprav in preprostih vezij.

Ali lahko uporabljam napravo tudi na terenu?

FNIRSI 1014D je zaradi kompaktnosti praktičen za prenašanje in primeren za uporabo zunaj klasične delavnice ali laboratorija, kjer so pogoji enostavnejši.

Kaj če potrebujem dodatne informacije o uporabi osciloskopov?

Za dodatno pomoč pri izbiri in uporabi osciloskopov obiščite kategorijo Osciloskopi, kjer najdete tudi druge nasvete in možnosti.
