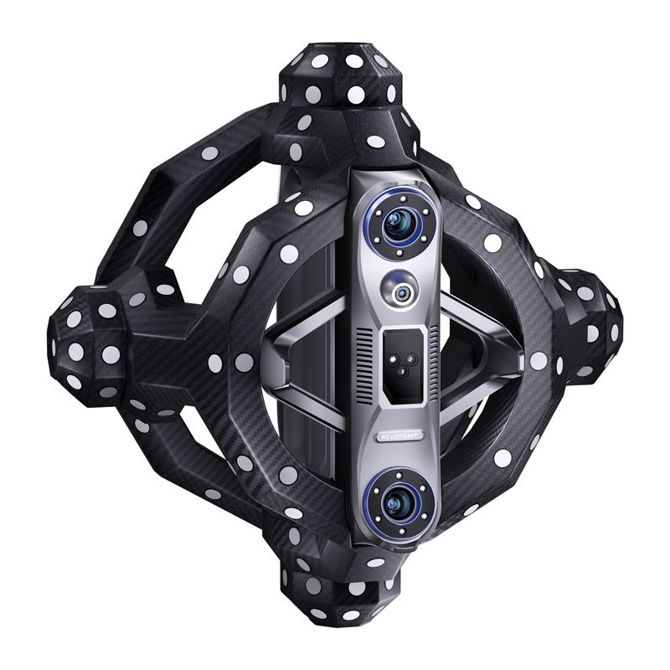

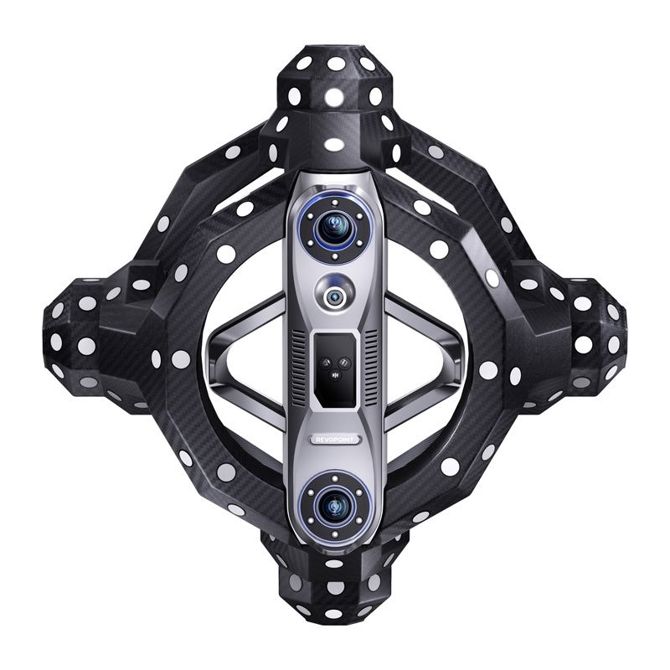

Optični 3D-skener Revopoint Trackit

Optični 3D-skener Revopoint Trackit

Metrološka natančnost, popolna mobilnost in inteligentno sledenje objektov v realnem času – Revopoint Trackit je celovit sistem 3D-skeniranja, ki združuje optični skener z natančnostjo 0,02 mm in napredni sledilnik prostora. Zasnovan je za inženirje, CAD oblikovalce, strokovnjake za nadzor kakovosti in industrijska podjetja. Trackit zagotavlja hitro, stabilno in ponovljivo skeniranje tako majhnih komponent kot velikih predmetov – brez potrebe po markerjih. Integriran sistem samodejne kalibracije, inteligentni gimbal in namenska programska oprema Revo Trackit zagotavljajo visoko natančnost in udobje v različnih merilnih okoljih.

Natančnost brez kompromisov

Revopoint Trackit ponuja natančnost merjenja 0,02 mm in razdaljo med točkami do 0,05 mm, kar omogoča kartiranje tudi najfinejših površinskih podrobnosti. Za merjenje je odgovoren niz globinskih kamer, podprtih z modrimi laserji (30 linij in 1 enojna linija), kar zagotavlja visoko natančnost in stabilnost. Pridobljene podatke je mogoče izvoziti v priljubljene formate, kot so PLY, OBJ, STL, ASC, 3MF, GLTF ali FBX, za nadaljnjo uporabo v programski opremi za načrtovanje in inženiring.

Hitrost in gladkost delovanja

Sistem dosega hitrosti skeniranja do 1.500.000 točk na sekundo, kar omogoča učinkovito digitalizacijo predmeta. Zahvaljujoč inteligentnemu sledenju gibanja skenerja v prostoru lahko delate gladko – brez markerjev in brez potrebe po vzdrževanju popolnoma fiksnega položaja. Način sledenja skeniranja omogoča snemanje položaja in kota skenerja v realnem času, kar zagotavlja natančno združevanje oblakov točk tudi med dinamičnimi premiki.

Samodejna kalibracija

Optični 3D-skener Revopoint Trackit odpravlja zapleteno nastavitev z uporabo dveh gimbalov z avtomatsko kalibracijo (dvoosni gimbal sistem). Sledilnik in skener samodejno prilagodita svoj položaj drug glede na drugega, kar zagotavlja dosledno geometrijo merilnega sistema. Postopek kalibracije je mogoče začeti neposredno v programski opremi – sistem samodejno prepozna kalibracijske nize in sinhronizira parametre kamere.

Pripravljen za delo v vsaki situaciji

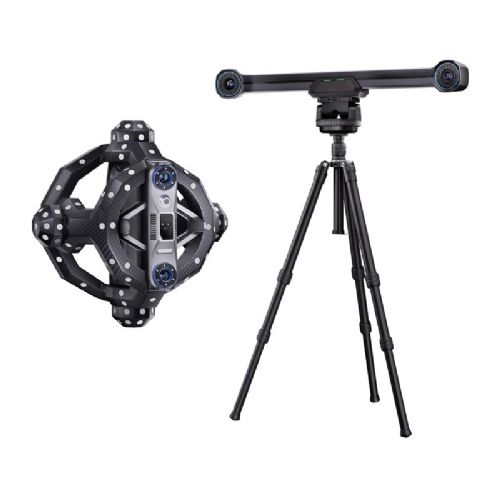

Tako skener kot sledilnik sta izdelana iz lahkih, a trpežnih materialov – okvir iz ogljikovih vlaken in ohišje iz polikarbonata zagotavljata odpornost proti mehanskim poškodbam in dolgo življenjsko dobo. Napravi tehtata 1,2 kg oziroma 1,8 kg, delujeta v temperaturnem območju od 0 do 40 °C in ju je mogoče enostavno namestiti na priložena stojala. Celotno napravo boste prevažali v namenskih kovčkih s kolesi, tako da komplet ostane popolnoma mobilen in pripravljen za uporabo tako v metrološkem laboratoriju kot v industrijskem okolju ali delavnici.

Vsestranski načini skeniranja

Revopoint Trackit ponuja več načinov delovanja, ki ustrezajo različnim scenarijem meritev. V načinu Track Scan se skeniranje izvaja v realnem času brez markerjev, kar dobro deluje za majhne do srednje velike predmete. Večpozicijsko skeniranje omogoča razdelitev velikih modelov, kot so deli telesa ali strojni deli, na odseke in samodejno združevanje v en sam oblak točk. Za zahtevne površine je na voljo način Marker Scan, ki uporablja magnetne ali samolepilne markerje za povečanje stabilnosti odčitka. Ne glede na izbrani način je mogoče končne modele shraniti v priljubljenih formatih PLY, OBJ, STL, ASC, 3MF, GLTF ali FBX za uporabo v programih CAD, CAM in 3D.

Napredna programska oprema Revo Trackit

Aplikacija Revo Trackit je središče za upravljanje celotnega procesa skeniranja. Omogoča samodejno prilagajanje osvetlitve globinske kamere in ogled razdalje in kakovosti zbranih točk v realnem času. Omogoča tudi, da skeniranje začasno ustavite, preverite njegov napredek in kadar koli nadaljujete z delom. Sistem samodejno združi oblake točk in ustvari mrežo modela, kar pospeši pripravo končne datoteke. Ko je skeniranje končano, lahko preprosto ustvarite 3D-model, izvedete osnovno obdelavo mreže in izvozite podatke v želeni obliki.

Profesionalne aplikacije

Revopoint Trackit je zasnovan za inženirske, industrijske in oblikovalske aplikacije. Sistem je idealen za nadzor kakovosti in metrologijo, saj omogoča natančno geometrijsko analizo in kartiranje oblik komponent. Je tudi dragoceno orodje v obratnem inženirstvu, ki omogoča digitalizacijo komponent brez tehnične dokumentacije. Odpira širok spekter možnosti pri izdelavi prototipov in CAD načrtovanju, kar olajša prenos resničnih objektov v digitalno okolje. S podporo za objekte velikosti od 10 mm do 6 m se Revopoint Trackit uporablja tako v industriji kot tudi v tehničnem izobraževanju ali znanstvenih raziskavah, saj ponuja visoko natančnost in prilagodljivo delovanje.

Oprema pripravljena za več

Za popoln izkoristek zmogljivosti programa Revopoint Trackit je priporočljiva konfiguracija, ki vključuje Windows 10 ali 11 (64-bitni), procesor Intel Core i9 12. generacije ali novejši, 64 GB RAM-a in grafično kartico NVIDIA RTX 4060 z 8 GB VRAM-a ali več. Naprava deluje samo z arhitekturo x86_64 in zahteva povezavo prek USB 3.0 ali novejšega, da se zagotovi ustrezna stabilnost prenosa in nemotena obdelava med skeniranjem.

Vključeno:

• Sledilnik
• Skener
• Gimbal za samodejno kalibracijo sledilnika (dvojna os)
• Gimbal za samodejno kalibracijo skenerja (dvoosni)
• Stativ za sledilnik
• Stojalo za skener
• Stativ za kalibracijsko ploščo
• Adapter za skener
• Kalibracijska plošča
• Kalibracijski drog
• Napajalnik
• Kabel za računalnik
• Kabel skenerja
• Kabel za kardansko stabilizator skenerja
• Kabel za gimbal sledilnika
• Kabelske vezice
• Magnetni markerji
• Sidrni blok (magnetni)
• Pozicionirna podloga
• USB-ključek
• Transportni kovček za sledilnik (s kolesi)
• Transportni kovček za skener (s kolesi)
• Kratki vodnik, potrdilo in garancijski list

Garancija: 24 mesecev

Besedilo je strojno prevedeno.

Pogled uporabnika

Optični 3D-skener Revopoint Trackit je zasnovan predvsem za poslovne uporabnike, inženirje, industrijske oblikovalce ter navdušence nad tehničnim 3D modeliranjem, ki potrebujejo natančno in zanesljivo digitalizacijo predmetov. Uporablja se v okoljih, kjer je ključna hitrost ter preciznost – na primer v proizvodnji, razvoju prototipov, vizualizaciji izdelkov in tudi v arhitekturi. Povsem primeren je tudi za profesionalne gamerje in potrošnike, ki potrebujejo kakovostne 3D predloge za implementacijo v virtualna okolja, tisk ali predstavitve.

Zahvaljujoč napredni tehnologiji in uveljavljenemu imenu Revopoint, uporabniki zaupajo, da bo skener dosledno zagotavljal zanesljive rezultate tudi pri zahtevnejših nalogah. V strokovnih krogih velja za izdelek z odlično kombinacijo uporabnosti, hitrosti in visoke ločljivosti 3D zajema.

Zakaj kupiti na Enaa

Pri nakupu optičnega 3D-skenerja Revopoint Trackit na Enaa lahko računate na ustrezno strokovno podporo in preverjeno kakovost izdelka, saj smo specializirani za računalniške rešitve in tesno sodelujemo z uglednimi proizvajalci kot je Revopoint.

Odgovori na pogosta vprašanja

Ali je Revopoint Trackit primeren za zajemanje temnih ali odsevnih površin?

Da, skener omogoča natančno zajemanje tudi zahtevnejših površin, vendar je za optimalne rezultate priporočljivo uporabiti razpršilni premaz, ki zmanjša odboj svetlobe in poveča kontrast.

Kakšna je podprta maksimalna velikost objekta za 3D zajem?

Revopoint Trackit omogoča skeniranje različnih velikosti predmetov, vendar je zmožen najvišje natančnosti predvsem pri manjših in srednje velikih objektih. Za zelo velike predmete je priporočljivo skeniranje v več segmentih z naknadno združitvijo modelov.

Ali je skener združljiv z vsemi programskimi orodji za 3D modeliranje?

Skener generira standardne formate (kot so .stl in .obj), ki jih je mogoče enostavno uvoziti v večino priljubljenih 3D programov, kot so Blender, SolidWorks ter Autodesk Revit.

Katero povezavo uporablja Trackit za prenos podatkov na računalnik?

Revopoint Trackit uporablja sodobno USB povezavo, ki omogoča hitro prenašanje velikih količin podatkov neposredno v namensko programsko opremo na računalniku.

Kakšno vzdrževanje je potrebno za dolgotrajno delovanje skenerja?

Za dolgo življenjsko dobo svetujemo, da skener hranite v suhem in čistem prostoru ter lečo občasno očistite s priloženo antibakterijsko krpico. Naprave ne izpostavljajte prahu ali vodi.
