Digitalni osciloskop Voltcrat DOV1254F LA 125 MHz 4-kanalni 1.25 GSa/s 100 Mpts 12 Bit

star_rate star_rate star_rate star_rate star_half

4,80 (5 ocen)

Več podobnih: Laboratorijska tehnika Voltcraft

Več podobnih: Laboratorijska tehnika Voltcraft

Digitalni osciloskop Voltcrat DOV1254F LA 125 MHz 4-kanalni 1.25 GSa/s 100 Mpts 12 Bit

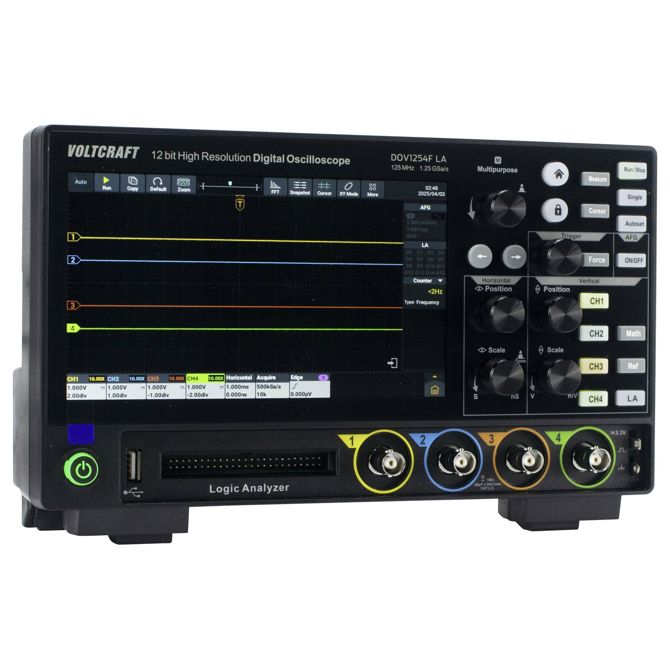

Digitalni osciloskop Voltcrat DOV1254F LA 125 MHz 4-kanalni 1.25 GSa/s 100 Mpts 12 Bit 2

982,20 €

Cena brez DDV: 805,08 €

36 x 33,23 €

hiter kredit do 84 obrokov

Objavljamo samo najnižje cene brez prečrtanih.

POIŠČI PODOBNE

Izdelek ni več v prodaji ali pa ponudbo šele urejamo in preverjamo ali je primerna za objavo in prodajo. Podatki so lahko napačni.

 Dodaj v primerjalnik

favorite Shrani v Moj izbor

Šifra izdelka: 153350787

S točkami zvestobe do popustov: 98 točk.

emailPošlji in deli

Voltcraft DOV1254F LA – digitalni osciloskop za natančno laboratorijsko analizo

Za zahtevne meritve in analizo Visoka merilna natančnost Digitalni prikaz za enostavno uporabo

Digitalni osciloskop Voltcraft DOV1254F LA je namenjen naprednim uporabnikom, ki iščejo podrobno spremljanje signalov v laboratoriju ali delavnici.

4-kanalna zasnova za več signalov hkrati
125 MHz pasovna širina za širok nabor aplikacij
Hitro vzorčenje 1,25 GSa/s za natančne rezultate
Digitalni prikaz olajša odčitavanje
Primeren za razvoj, diagnostiko in raziskave

Kakovosten, inovativen in kompakten
Serija osciloskopov DOV podjetja Voltcraft navdušuje s celo vrsto tehničnih poudarkov in največjo preprostostjo uporabe: Analogno-digitalni pretvornik z 12-bitno ločljivostjo je del osnovne opreme, prav tako vmesniki USB, LAN in HDMI. Osrednji del je 7-palčni zaslon na dotik z ločljivostjo 1024 x 600 slikovnih pik. Ne odziva se le na dotike, ampak tudi na kretnje, zaradi česar je okorno upravljanje menija v veliki meri nepotrebno.
Odlični tehnični podatki
Vsi digitalni DOV osciloskopi podjetja Voltcraft delujejo z največjo hitrostjo vzorčenja 1,25 GSa/s. Pridobivanje v realnem času je 50.000 wfms/s, zajemanje segmentov pa 700.000 wfms/s, kar pomeni, da je mogoče hitro in natančno zajeti tudi nepravilne signale. Horizontalna hitrost skeniranja se giblje od 1 ns/div do 1000 s/div (1-2-5 korakov).
Številne sprožilne funkcije
Ena od prednosti Voltcraftove serije DOV je v njenih obsežnih funkcijah proženja. Celo signale, ki jih je težko sprožiti, je mogoče zajeti zahvaljujoč vrstam sprožilcev edge, video, impulz, naklon, runt, window, timeout, Nth, logic, RS232/UART, I2C, SPI, CAN, LIN sprožilec.
Specifikacije Voltcraft DOV1254F LA
DOV1254F LA ima pasovno širino 125 MHz in štiri analogne vhode. Dolžina zapisa signala je 100 M, možen pa je tudi prikaz valov signala v realnem času na osebnem računalniku za jasno predstavitev in oceno. Štirje vhodi od CH1 do CH4 in 16-kanalni logični analizator so na voljo kot prožilni viri. Izbirate lahko med načini zajema vzorec, vrh, visoka ločljivost, povprečje in segmentacija. Navpična občutljivost je nastavljiva od 200 µV/div do 10 V/div.
Integriran generator poljubnih funkcij
Za specifično odpravljanje težav je integriran generator poljubne valovne oblike (AWG) s hitrostjo vzorčenja 160 MSa/a, navpično ločljivostjo 14 bitov in največjo frekvenco 30 MHz.
dostavni paket z dodatki
Voltcraft DOV1254F LA ima napajalnik USB Type-C, kabel USB, štiri testne sonde in dva kompleta za prilagajanje vzorcev. Paket vključuje tudi kabel BNC, programsko opremo z angleškimi navodili na CD-ju, vodnik za hiter začetek in varnostni list.

Besedilo je strojno prevedeno.
Posebnosti:

125 MHzpasovna širina

Število analognih vhodov maks. 4

17,78 cm (7 palcev) zaslon občutljiv na dotik, podpira upravljanje s kretnjami

Zajem vzorca v realnem času s 50.000 wfms/s, zajem segmenta 700.000 wfms/s

16-kanalni logični analizator

ADC z visoko 12-bitno ločljivostjo

Hitrost vzorčenja: en kanal (1,25 GSa/s), dva kanala (625 MSa/s ali 1,25 GSa/s), vsi kanali (625 MSa/s)

Integriran AWG
Značilnosti:
dolžina snemanja 100 M

Prikaz valov signala v realnem času na osebnem računalniku

Vmesniki: USB, LAN, HDMI

Ločljivost zaslona: 1024 x 600 slikovnih pik, 16:9

Horizontalna hitrost skeniranja: 1 ns/div - 1000 s/div, korak 1-2-5

Zajemalne funkcije: vzorec, vrh, visoka ločljivost, povprečje, segmentacija

Sprožilni viri: CH1, CH2, CH3, CH4, LA

Vrsta sprožilca: Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth, Logic, Nth, Logic, RS232/UART, I2C, SPI, CAN, LIN Trigger

Vertikalna občutljivost: 200 µV/div-10 V/div

Hitrost vzorčenja AFG: 160 MSa/a

Navpična ločljivost AFG: 14 bit

Največja frekvenca AFG: 30 MHz

Tehnične podrobnosti

Embalaža brez plastike	embalaža brez plastike
Globina pomnilnika/kanal	100 Mpts
Izvedba (merilna tehnika)	12 Bit
Kalibrirano	delovni standardi (lastni)
Mera, dolžina	160 mm
Mera, višina	78 mm
Mera, širina	260 mm
Merilna kategorija (LOV)	CAT II
Navpični odklon	±2 V (500 μV/div – 200 mV/div) ±80 V (500 mV/div – 10 V/div)
Območje vhodne napetosti	300 V
Območje časovna baze	1 ns/div - 1000s/div, korak po 1-2-5
Oskrba z napetostjo	12 V 4 A Tip-C
Pasovna širina	125 MHz
Prikaz (način, velikost, vrstice/mesta/ločljivost)	LCD zaslon na dotik, 1024 x 600 slikovnih pik
Stopnja vzorčenje na kanal	1.25 GSa/s
Teža	1.5 kg
Velikost zaslona	17.78 cm
Vhodna impedanca	1 MΩ ± 2%
Vhodni sklop	DC, AC, ozemljitev
Vmesnik (komponente)	USB-C, USB naprava, USB-host, HDMI, LAN
Vrsta/ločljivost zaslona	1024 x 600 str
Značilnosti osciloskopa	digitalni osciloskop (dso), funkcijski generator, logični analizator
Število analognih vhodov maks.	4

Pogled uporabnika

Digitalni osciloskop Voltcraft DOV1254F LA je odlična izbira za vse, ki pogosto opravljate meritve v laboratoriju, delavnici ali domačem tehnološkem kotičku. Najbolj ga cenijo navdušenci nad elektroniko, študenti in inženirji, ki potrebujejo zanesljivo in natančno merjenje signalov do kar 125 MHz na štirih kanalih. Zaradi visoke natančnosti in 12-bitne ločljivosti se lahko nanj zanesete v najzahtevnejših situacijah, kjer je vsak detajl pomemben za razvoj ali diagnostiko projektov. Uporabniki izpostavljajo zaupanje v blagovno znamko Voltcraft, saj je priljubljena med profesionalci in ponuja razmerje med naprednimi funkcijami in enostavno uporabo.

Ne glede na to, ali ste začetnik ali že izkušen strokovnjak, robustna kakovost izdelave in intuitiven uporabniški vmesnik omogočata hitro prilagajanje in vsakodnevno uporabo brez stresa. Ker je Voltcraft znan po svoji praktičnosti in dolgotrajni zanesljivosti, boste z modelom DOV1254F LA pripravljeni tako na enostavne teste kot na kompleksne analize v katerikoli fazi vašega projekta.

Zakaj kupiti na Enaa

Izberete lahko zaupanje, ker imate na Enaa vedno dostop do podrobnih opisov specifičnih laboratorijskih naprav in strokovne podpore, ki pomaga pojasniti vse tehnične zaplete, poleg tega pa dobite hitro pomoč pri morebitnih vprašanjih v zvezi z izbranimi izdelki Voltcraft brez zapletov.

Odgovori na pogosta vprašanja

Ali je osciloskop Voltcraft DOV1254F LA primeren tudi za uporabo z Arduino ali Raspberry Pi projekti?

Da, ta model je primeren za testiranje in analizo signalov v projektih z Arduino, Raspberry Pi ali drugimi mikrokontrolerji, saj ponuja dovolj širok frekvenčni razpon in natančnost za opazovanje tudi hitrih digitalnih signalov.

Kaj pomeni, da ima osciloskop 12-bitno ločljivost in kako to vpliva na meritve?

12-bitna ločljivost pomeni, da naprava zazna zelo majhne spremembe v signalu, zato so meritve naprednejše in natančnejše, posebej v primerjavi z običajnimi 8-bitnimi osciloskopi. To je še posebej pomembno pri analiziranju šibkih ali kompleksnih signalov.

Kako napredno lahko analiziram podatke, ki jih izmeri ta osciloskop?

Voltcraft DOV1254F LA nudi obsežno dolžino pomnilnika (100 Mpts), kar omogoča poglobljeno analizo signalov in kasnejšo obdelavo podatkov. Prav to je bistvena prednost pri razvijanju zahtevnejših elektronskih rešitev.

Ali je vmesnik enostaven za uporabo tudi, če še nikoli nisem delal z digitalnim osciloskopom?

Uporabniški vmesnik je pregleden in prilagojen tudi manj izkušenim uporabnikom, zato večina hitro osvoji osnovne nastavitve in funkcije. Za osnovna ali bolj napredna testiranja pa so vse funkcije logično in jasno prikazane.
