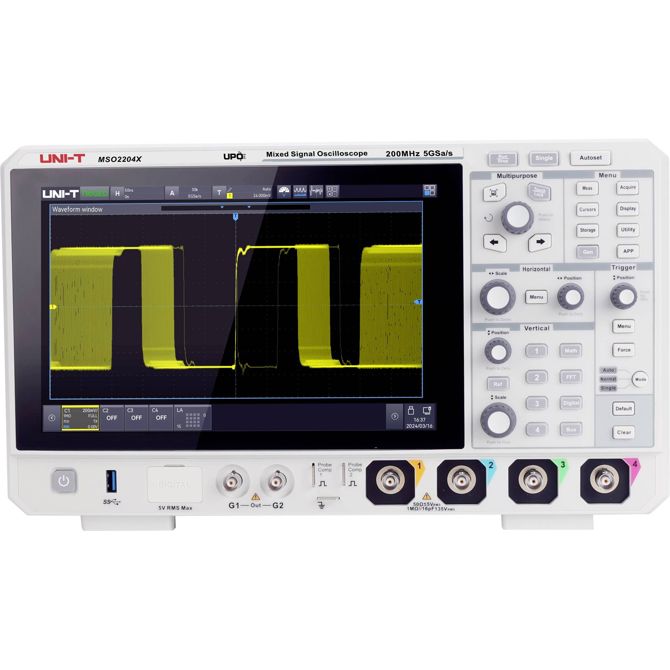

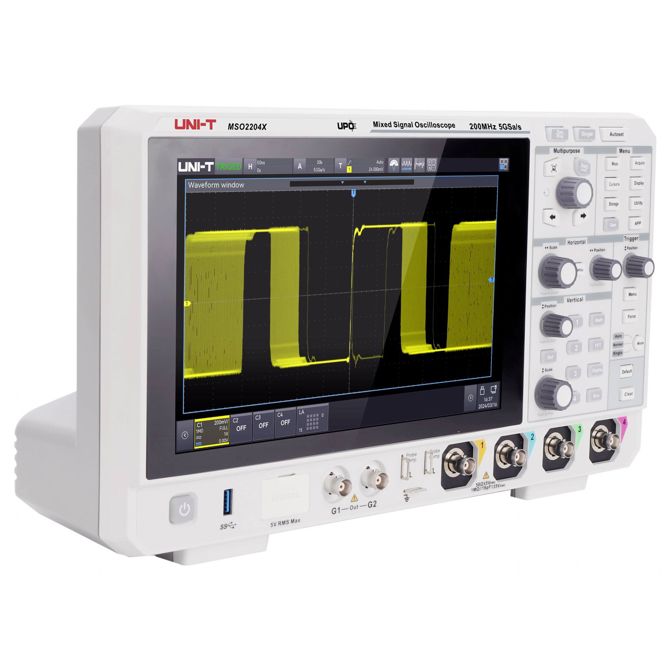

Digitalni osciloskop UNI-T MSO2204X, 200 MHz, 4+16 kanalov, 5 GSa/s, 100 Mpts, zaslon na dotik

UNI-T MSO2204X je zmogljiv digitalni osciloskop z mešanimi signali, zasnovan za zahtevne inženirske, raziskovalne in izobraževalne aplikacije. S pasovno širino 200 MHz, frekvenco vzorčenja 5 GSa/s in globino pomnilnika 100 Mpts ponuja izjemno natančnost zajema signalov ter hitro analizo kompleksnih elektronskih sistemov. Napredni sistem Ultra Phosphor 3.0 zagotavlja hitrost zajemanja do 2.000.000 wfms/s, kar omogoča zanesljivo zaznavanje redkih signalnih anomalij.

Prednosti:

• Visoka pasovna širina 200 MHz in frekvenca vzorčenja 5 GSa/s za natančen zajem hitro spreminjajočih se signalov
• 4 analogni in 16 digitalnih kanalov za hkratno analizo analognih in logičnih signalov
• 10,1-palčni kapacitivni zaslon na dotik z gestnim upravljanjem za intuitivno uporabo
• Ultra Phosphor 3.0 tehnologija za izjemno hitro osveževanje in natančno vizualizacijo signalov
• 9-v-1 integrirana funkcionalnost: osciloskop, logični analizator, generator funkcij, spektralni analizator, analizator protokola, analizator moči, Bodejev analizator, merilnik frekvence in digitalni voltmeter
• Napredno dekodiranje devetih protokolov (UART, I2C, SPI, CAN, I2S in drugi) za celovito serijsko analizo
• 4M-točkovna FFT analiza s slapnimi diagrami in avtomatskimi meritvami markerjev
• 54 vrst samodejnih meritev z naprednimi statističnimi funkcijami in trendnimi grafi
• Možnost analize moči s testiranjem PSRR, harmonikov in zagonskega toka

Tehnične specifikacije:

• Pasovna širina: 200 MHz
• Frekvenca vzorčenja: 5 GSa/s
• Globina pomnilnika: 100 Mpts
• Analogni kanali: 4
• Digitalni kanali: 16
• Hitrost zajemanja valovnih oblik: do 2.000.000 wfms/s
• Zaslon: 10,1-palčni kapacitivni zaslon na dotik
• Uporabniški vmesnik: upravljanje z gestami, meniji v več jezikih
• Dekodiranje protokolov: UART, I2C, SPI, CAN, I2S in drugi
• FFT analiza: 4M točk, slapni prikaz, 4-kanalna FFT
• Funkcionalnost: osciloskop, logični analizator, analizator protokola, generator funkcij, spektralni analizator, analizator moči, analizator Bodejevega diagrama, merilnik frekvence, digitalni voltmeter
• Ultra Phosphor 3.0: 8-kanalno grafično preslikavanje, mrtvi čas do 1 µs
• Merilne funkcije: 54 vrst samodejnih meritev (napetost, frekvenca, faza, statistika)
• Napajanje: 100–240 V AC, 50/60 Hz
• Dimenzije: približno 340 × 180 × 130 mm
• Teža: približno 3,6 kg

Obseg dobave:

• Digitalni osciloskop UNI-T MSO2204X
• 4 × pasivne sonde
• Napajalni kabel
• USB kabel
• Programska oprema za analizo podatkov
• Priročnik za uporabo

UNI-T MSO2204X združuje visoko zmogljivost, široko funkcionalnost in odlično uporabniško izkušnjo. Idealna izbira za inženirje, raziskovalce in tehnike, ki zahtevajo natančne meritve, zanesljivo analizo in popoln nadzor nad vsakim signalom.

Tehnične podrobnosti

Enaa povzetek

Digitalni osciloskop UNI-T MSO2204X je primeren za uporabnike, ki potrebujejo natančne meritve signalov v domačem laboratoriju, delavnici ali na terenu. Zaradi visokih zmogljivosti, kot sta visoka pasovna širina in možnost zajema več kanalov, se najbolje znajde tam, kjer je zahtevana poglobljena analiza in kakovostno spremljanje signalov. Domači ustvarjalci, navdušenci nad elektroniko in študenti bodo cenili intuitiven zaslon na dotik in fleksibilno uporabo, a za preprostejša, osnovna opravila je morda ta model nekoliko bolj kompleksen oz. obsežen kot je potrebno. Uporabnikom, ki iščejo kompaktnost ali hitro prenosljiva orodja, bolj ustrezajo manjši ročni modeli.

Vir priporočila: Enaa vodiči in izkušnje ekipe.

Pogled uporabnika

Ta digitalni osciloskop pogosto izberejo tehnični navdušenci, mojstri in študenti inženirskih smeri, ki želijo natančno spremljati in analizirati elektronske signale. Uporablja se na področjih, kot so razvoj vezij, diagnostika napak, šolske vaje in eksperimentiranje v prostem času, kjer je rešitev s štirimi analognimi in 16 digitalnimi kanali zelo uporabna. Pri vsakdanjem delu v laboratorijah ali delavnicah se izkaže s hitro odzivnostjo in preglednim dotikom za hiter dostop do funkcij.

Številni uporabniki se odločajo za naprave znamke Uni-T zaradi zanesljivosti ter široke podpore in ekosistema dodatne opreme, dostopnega za različne potrebe in nadgradnje.

Zakaj kupiti na Enaa

Na Enaa lahko pričakujete pomoč strokovne ekipe pri izbiri laboratorijske opreme, sprotno ažurirane opise, ki olajšajo primerjavo podobnih izdelkov, ter hiter pregled dodatkov, s katerimi lahko dopolnite svojo napravo. Vse na enem mestu za lažje načrtovanje projektov.

Odgovori na pogosta vprašanja

Za kakšne primere uporabe je primeren ta digitalni osciloskop?

Naprava je posebej uporabna za napredno merjenje hitrih signalov v elektroniki, razvoj novih vezij ter natančno analizo analognih in digitalnih tokokrogov v tehničnih šolah, garaži ali laboratoriju.

Ali lahko osciloskop uporabljam tudi za osnovno diagnostiko domačih naprav?

Da, čeprav zmore zelo napredne funkcije, je UNI-T MSO2204X popolnoma uporaben tudi za osnovne meritve in diagnosticiranje preprostih napak na elektronskih napravah, čeprav začetnikom za povsem osnovna opravila zadostujejo tudi enostavnejši modeli.

Kaj pomeni podatek o 4+16 kanalih?

Osciloskop ima štiri analogne in šestnajst digitalnih kanalov, zato omogoča hkratno spremljanje tako klasičnih kot digitalnih signalov – to močno razširi njegovo uporabnost pri delu z mikrokontrolerji, digitalno logiko in kompleksnimi vezji.

Ali je zaslon na dotik ključen za uporabo te naprave?

Zaslon na dotik omogoča hitrejši in bolj intuitiven dostop do funkcij ter lažje upravljanje številnih nastavitev, kar je priročno pri pogostih spremembah merilnih pogojev ali delu z več uporabniki.

Je UNI-T MSO2204X primeren za mobilno oziroma terensko uporabo?

Osnovna zasnova je bolj orientirana na delavnico ali laboratorij, a zaradi digitalnega vmesnika in intuitivnega prikaza podatkov se občasno znajde tudi pri mobilnem delu – a za res pogosto terensko uporabo so bolj primerni manjši, ročni modeli.
